Hier gibt es Informationen zu Netzteilen(PowerSupplyUnits).
Sobald das Netzteil mal kaputt ist muß Ersatz beschafft werden...oder aber man greift, sofern die Spezifikationen bekannt sind, auf ein anderes Netzteil zurück.
Relevant ist diese Übersicht vor allem für Hardcore-Muckler, die nichts mehr glücklich macht als Originalteile durch Eigenkonstruktionen zu ersetzen.
Wichtig:
Bei Arbeiten an Netzteilen/PSUs kann es zu hohen Spannungen/Temperaturen kommen! Man sollte die Gefahren von Volt, Ampere & Co. nicht unterschätzen. Ich übernehme selbstverständlich keinerlei Haftung für Schäden - weder für gesundheitliche, noch für materielle.
Vor dem Arbeiten unbedingt den Netzstecker ziehen - sicherheitshalber und für Problemfälle immer ein ausreichendes Multimeter zur Hand haben. In Spulen und Bauteilen kann auch nach ziehen des Netzsteckers noch Spannung gespeichert sein!
Inhalt:
- PC Laufwerksanschlüsse - Info
- ATX-Netzteile - Info
- AT-Netzteile - Info
- Dreamcast-PSU - Info
- Playstation-PSU - Info
- CD32/Amiga-PSU - Info
- Commodore 64 PSU - Info
- Commodore 128 PSU - Info
- Atari 520 ST - Info
PC Laufwerksanschlüsse
 PC Laufwerksanschlüsse *Connector am Powerkabel des Netzteils (5 1/4")* | 1 +12V Gelb +12 VDC
2 GND Schwarz +12 V Ground (kein Unterschied zu +5 V Ground)
3 GND Schwarz +5 V Ground
4 +5V Rot +5 VDC
| Um z.B. ein NeoGeo MVS mit Strom zu versorgen eignen sich die Stromanschlüsse (5 1/4" oder 3,5" gleichermaßen) hervorragend.
Belegung ist lt. Standard folgendermaßen: ROT = +5V GELB = +12V SCHWARZ = Ground (GND)
|
ATX-Netzteile

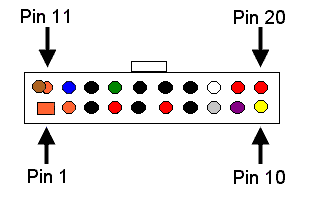

 ATX PSU MoBo Connector
*Ein ATX Netzteil kann ziemlich einfach per Hand in ein schaltbares Netzeil umgewandelt werden. Dazu muß eine Brücke zwischen Pin 14 (PS_ON - 'Power on') und einem beliebigen Massepol (schwarz) gesetzt werden. Natürlich kann statt einer temporären Brücke auch ein Schalter verbaut werden.* |
Pin | Signal | Wire Color | 1 | +3.3Vdc | Orange | 2 | +3.3Vdc | Orange | 3 | GND | Black | 4 | +5Vdc | Red | 5 | GND | Black | 6 | +5Vdc | Red | 7 | GND | Black | 8 | PWR-OK | Gray | 9 | +5Vdc VSB_ standby_Voltage | Purple | 10 | +12Vdc | Yellow | 11 | +3.3Vdc | Orange [brown is 3.3Vdc sense] | 12 | -12Vdc | Blue | 13 | GND | Black | 14 | PS_ON | Green | 15 | GND | Black | 16 | GND | Black | 17 | GND | Black | 18 | -5Vdc | White | 19 | +5Vdc | Red | 20 | +5Vdc | Red |
AT-Netzteile
 AT PSU Connector
|
Dreamcast-PSU Pinout -> PSU<->Mainboard
CN101
Pin | Belegung
-1- | +3.3V
-2- | +5V
-3- | GND
-4- | GND
-5- | GND
-6- | +12V
Playstation-PSU Pinout -> PSU<->Mainboard
Das Netzteil der PSX ist ziemlich schlank und lässt sich leicht demontieren. Es würde sich also hervorragend für PCB-Stomquellen nutzen lassen - leider bietet es für PCBs ungeeignete Werte (ganz im Gegensatz zur PSU der Dreamcast!).
Vom Netzteil zum Mainboard geht ein simples 5-Adriges Kabel ab. Die Belegung lautet wie folgt:
Kabel/Pin | Farbe | Funktion | 1 | Braun | +7,6v DC | 2 | Rot | Erde / Ground | 3 | Grün | +3,6v DC | 4 | Gelb | Erde / Ground | 5 | Weiß | Reset (öffner) |
CD32/Amiga-PSU
 Amiga 500/600/1200 PSU Pinout (MoBo-side connector)
|
1 = +5V 4.5A
2 = SHIELD GND
3 = +12V 1A
4 = SIGNAL GND
5 = -12V .1A
CONNECTION TYPE: Amiga CD32 PSU Connector
View straight on. 4 pin din. _ _ 1 +5V .' V `. 2 +12V |1 2| 3 Ground `.3 4.' 4 Unknown `---' Shield
CONNECTION TYPE: amiga 2000 series power supply connector
This is a description of the power supply connector ON THE MOTHERBOARD
of the Amiga 2000 series.
PIN Description
1 +5V
2 +5V
3 +5V
4 +5V
5 GND1
6 GND2
7 GND3
8 GND4
9 +12V
10 KEY (line missing, you'll be able to tell orientation with this pin)
11 -12V
12 +5V USER
13 -5V
14 TICK (this line is NOT found on PC power supplies)
COMPILED & WRITTEN BY PAUL ANDREWS JR here
CONNECTION TYPE: amiga 3000d power supply connector
This is a description of the power supply connector ON THE MOTHERBOARD
of the Amiga 3000D series.
PIN Description
1 +VID
2 +5V
3 +5V
4 +5V
6 GND
7 GND
8 GND
9 GND
10 GND
11 -5V
12 +5V USER
13 TICK
14 -12V/-12V USER
15 +12V/+12V USER
COMPILED & WRITTEN BY PAUL ANDREWS JR here
CONNECTION TYPE: amiga 3000t power supply connector
This is a description of the power supply connector ON THE MOTHERBOARD
of the Amiga 3000T series.
PIN Description PIN Description
1 TICK 13 FAIL
2 -12V 14 +12V
3 -5V 15 +12V
4 GND 16 +5V USER
5 GND 17 GND
6 GND 18 GND
7 GND 19 GND
8 GND 20 GND
9 +5V 21 +5V
10 +5V 22 +5V
11 +5V 23 +5V
12 +5V 24 +5V
COMPILED & WRITTEN BY PAUL ANDREWS JR here |
C64 Power Supply Connector (MoBo)
Der PSU Connector am C64 sieht folgendermaßen aus und ist wie unten angegeben belegt:
|
|
Pin / Name
1 / Shield Ground
2 / Shield Ground
3 / Shield Ground
4 / Not connected
5 / +5v In
6 / 9Vac in
7 / 9Vac in
:source: |
C128 Power Supply Connector (MoBo)
Der PSU Connector am C128 sieht folgendermaßen aus und ist wie unten angegeben belegt:
|
|
Pin / Name
...folgt...
:source: |
Atari 520 Power Supply Connector
Der PSU Connector am C128 sieht folgendermaßen aus und ist wie unten angegeben belegt:
|
|
Pin / Name
1 / +5v
3 / GND
4 / +12v
5 / -12v
6 / +5v
7 / GND
:source: |
